Barbacane : le petit détail qui peut sauver un mur de soutènement
Sommaire
Une barbacane est une ouverture prévue dans un mur pour laisser l’eau s’évacuer. Dans un mur de soutènement, son rôle est simple mais essentiel : éviter que l’eau accumulée derrière la maçonnerie crée une pression excessive, avec à la clé des fissures, des déformations, voire un effondrement.
Si vous observez un mur humide, des traces d’écoulement, ou si vous préparez des travaux de soutènement, comprendre le fonctionnement d’une barbacane vous aide à éviter des erreurs coûteuses. Le point clé à retenir : une barbacane n’agit jamais seule. Elle est efficace lorsqu’elle est bien placée, correctement dimensionnée et associée à un vrai drainage derrière le mur.
Barbacane : définition simple et rôle dans un mur
Qu’est-ce qu’une barbacane ?
Une barbacane est un orifice d’évacuation traversant un mur. Elle peut prendre plusieurs formes : petit trou maçonné, fente, tube PVC inséré dans la maçonnerie, ou encore ouverture appelée chantepleure dans certains ouvrages anciens.
Son principe est toujours le même : laisser passer l’eau retenue derrière le mur vers l’extérieur. En pratique, on la retrouve surtout sur les murs qui retiennent des terres, des remblais ou des zones où l’eau peut s’accumuler.
À quoi sert une barbacane dans un mur de soutènement ?
Dans un mur de soutènement, l’eau est l’un des principaux ennemis. Quand elle s’accumule derrière le mur, elle exerce une poussée hydrostatique : plus le niveau d’eau monte, plus la pression augmente sur la structure.
La barbacane permet donc de :
- réduire cette pression,
- limiter les infiltrations,
- éviter l’apparition de fissures,
- prévenir le basculement ou la déformation du mur.
Autrement dit, une barbacane bien pensée protège la structure autant qu’elle améliore sa durabilité.
Barbacane ancienne, fortification et usage moderne
Le mot « barbacane » a aussi une histoire. Dans l’architecture ancienne, il désignait parfois un élément défensif ou une ouverture spécifique dans une fortification. Aujourd’hui, dans le bâtiment et les travaux extérieurs, le terme est surtout utilisé pour parler d’une évacuation d’eau dans un mur.
Où installer une barbacane pour évacuer l’eau efficacement ?
Barbacane en bas de mur : l’emplacement le plus courant
Une barbacane se place en général dans la partie basse du mur, là où l’eau a naturellement tendance à se concentrer. C’est ce positionnement qui permet de faire sortir l’eau avant qu’elle ne s’accumule trop derrière l’ouvrage.
En pratique, il faut aussi prévoir une légère pente vers l’extérieur pour que l’eau s’écoule librement, sans stagnation dans l’épaisseur du mur.
Espacement et diamètre d’une barbacane
Il n’existe pas une règle universelle valable pour tous les chantiers, mais les ordres de grandeur les plus courants sont les suivants :
| Élément | Valeurs courantes | À retenir |
|---|---|---|
| Hauteur de pose | Partie basse du mur | Là où l’eau se concentre |
| Diamètre | 30 à 50 mm | À adapter au mur et au volume d’eau |
| Espacement | Environ 1,50 à 2 m | Selon le terrain et la poussée des terres |
| Pente | Légère vers l’extérieur | Pour éviter la stagnation |
Ces valeurs restent indicatives. Plus le terrain est humide, argileux ou en pente, plus la réflexion sur le drainage devient importante.

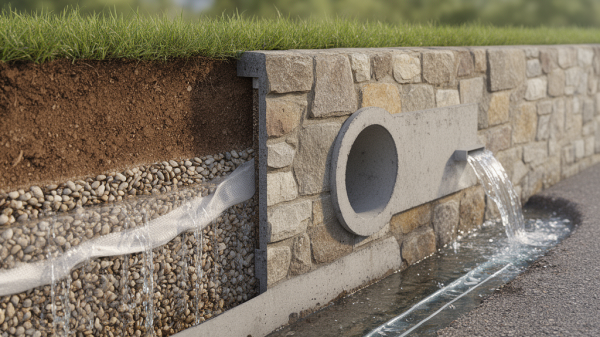

Barbacane et drainage : pourquoi les deux vont ensemble
C’est un point souvent mal compris : une barbacane seule ne suffit pas toujours. Si l’eau arrive en trop grande quantité ou si les fines particules de terre obstruent l’ouverture, l’efficacité chute rapidement.
Pour fonctionner correctement, une barbacane est idéalement associée à :
- un remblai drainant derrière le mur,
- un géotextile pour limiter le colmatage,
- parfois un drain agricole en pied de mur,
- un exutoire clair pour évacuer l’eau vers l’extérieur.
En clair, la barbacane est la sortie, mais le drainage est tout le système qui organise l’arrivée et l’écoulement de l’eau.
Comment poser une barbacane dans un mur existant ou neuf ?
Installer une barbacane dans un mur neuf
Dans un mur neuf, la bonne pratique consiste à anticiper l’évacuation de l’eau dès la conception. Cela permet d’intégrer les barbacanes au bon niveau et d’éviter des reprises coûteuses plus tard.
La logique de pose est la suivante :
- prévoir les ouvertures dans le plan du mur,
- placer les barbacanes en partie basse,
- leur donner une pente vers l’extérieur,
- protéger l’entrée côté terre avec du gravier drainant,
- ajouter un géotextile si le sol est fin ou argileux.
Sur un mur de soutènement bien conçu, la barbacane complète le drainage, elle ne le remplace pas.
Ajouter une barbacane dans un mur existant
Sur un mur existant, il faut être plus prudent. Percer une barbacane peut être utile si le mur est sain, mais cela peut aussi le fragiliser s’il présente déjà des désordres.
Les grandes étapes sont :
- repérer les zones où l’humidité s’accumule,
- vérifier que le mur est stable,
- percer proprement avec un outil adapté,
- insérer un tube ou créer une ouverture nette,
- sceller sans obstruer l’écoulement,
- vérifier que l’eau sort bien vers l’extérieur.
Si le mur est ancien, très épais, fissuré ou déjà bombé, mieux vaut demander un avis technique avant toute intervention.
Les erreurs à éviter avec une barbacane
Les erreurs les plus fréquentes sont souvent les mêmes :
- une barbacane placée trop haut,
- une pente inversée qui retient l’eau,
- un trou trop petit ou trop peu nombreux,
- l’absence de gravier ou de drainage derrière,
- une sortie bouchée par la terre, les feuilles ou la boue,
- un perçage dans un mur instable sans vérification préalable.
Ces défauts expliquent pourquoi certaines barbacanes semblent « installées » mais ne servent presque à rien.
Entretien d’une barbacane et signes d’un problème d’eau
Comment vérifier qu’une barbacane fonctionne ?
Une barbacane efficace doit laisser l’eau s’évacuer sans difficulté après les épisodes pluvieux. Pour contrôler son bon fonctionnement, observez simplement :
- la présence d’un écoulement après la pluie,
- l’absence de boue compacte à la sortie,
- l’absence de végétation qui obstrue l’ouverture,
- l’absence d’auréoles d’humidité persistantes sur le mur,
- l’absence de fissures qui évoluent dans le temps.
Si l’eau sort de manière régulière après la pluie puis s’arrête ensuite, c’est souvent le signe d’un fonctionnement normal.

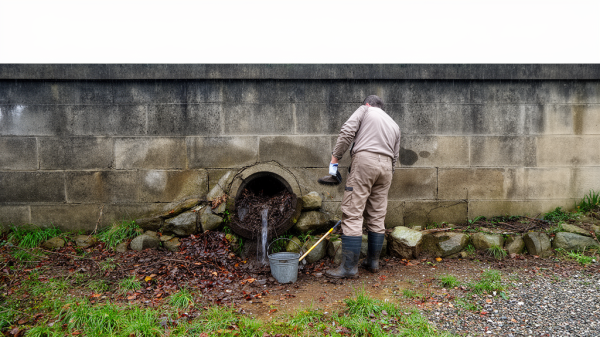

Que faire si une barbacane est bouchée ?
Un bouchon peut venir de la terre, de racines, de dépôts fins ou d’un défaut de drainage en amont. Le bon réflexe est de commencer par un nettoyage doux :
- retirer les débris visibles,
- dégager l’ouverture sans l’agrandir inutilement,
- vérifier si l’eau repart correctement,
- éviter les nettoyages agressifs qui pourraient dégrader le mur.
Si le colmatage revient souvent, cela signifie généralement que le problème n’est pas la barbacane elle-même, mais le système d’évacuation derrière le mur.
Quand une barbacane ne suffit pas ?
Certaines situations demandent plus qu’une simple ouverture d’évacuation. C’est le cas si :
- le mur penche déjà,
- des fissures importantes apparaissent,
- le terrain est très argileux,
- le mur retient une grande hauteur de terre,
- l’eau arrive en grande quantité,
- le mur est ancien et sa structure est incertaine.
Dans ces cas, il faut envisager un diagnostic par un maçon, un professionnel du drainage ou, si nécessaire, un bureau d’études. Une barbacane ne rattrape pas un défaut structurel.
Barbacane, drain agricole et chantepleure : quelle différence ?
Ces termes sont souvent confondus, alors qu’ils ne désignent pas la même chose.
| Terme | Définition | Rôle principal |
|---|---|---|
| Barbacane | Ouverture dans le mur | Laisser sortir l’eau |
| Drain agricole | Tuyau perforé dans le sol | Collecter et conduire l’eau |
| Chantepleure | Ouverture d’évacuation, terme ancien | Évacuer l’eau comme une barbacane |
La logique est simple : le drain collecte l’eau, la barbacane la laisse sortir. Les deux sont complémentaires dans un mur de soutènement bien conçu.
FAQ
Une barbacane est-elle obligatoire dans un mur de soutènement ?
Pas forcément sous cette forme précise, mais un mur de soutènement doit obligatoirement gérer l’eau. S’il n’y a pas de barbacane, il faut un autre système de drainage efficace pour éviter la pression derrière le mur.
Quelle différence entre une barbacane et un drain ?
La barbacane est une ouverture dans le mur qui permet à l’eau de sortir. Le drain, lui, sert à collecter cette eau derrière ou au pied du mur pour la conduire vers un point d’évacuation.
Peut-on percer soi-même une barbacane dans un mur existant ?
Oui, sur un petit mur sain et non structurel, avec prudence. En revanche, si le mur est haut, fissuré, ancien ou retient beaucoup de terre, mieux vaut demander l’avis d’un professionnel.
Pourquoi de l’eau sort-elle de ma barbacane après la pluie ?
C’est normal : cela signifie que l’eau accumulée derrière le mur s’évacue. En revanche, un écoulement permanent, boueux ou très abondant peut révéler un problème de drainage ou une arrivée d’eau à traiter.
En bref, la barbacane est un petit détail de construction qui peut éviter de gros dégâts. Bien placée, correctement dimensionnée et associée à un drainage adapté, elle limite la pression de l’eau et protège durablement un mur de soutènement. Si vous constatez déjà des fissures, un mur qui bouge ou une humidité anormale, prenez le temps de faire vérifier la situation avant d’intervenir.
